[리팩토링_5주차] OSI 계층별 장비

1계층(물리계층) 장비

리피터(Repeater)

리피터

▶ 하나의 네트워크망에서 전기신호를 재생하고 증폭시키는 역할



허브(HUB)

허브

▶ LAN(근거리통신망) 전송거리를 연장시키고 여러대의 장비를 LAN에 접속 할 수 있도록 함





2계층(데이터링크) 장비

브리지(Bridge)

브리지

▶하나의 네트워크망 안에서 서로 다른 LAN을 연결
▶MAC 주소 기반 필터링 기능을 통해 더 나은 대역폭을 제공하고, 트래픽을 통제
▶MAC 주소 기반 리피터 기능을 제공



스위치(Switdh)

L2 스위치

▶목적지의 MAC 주소를 가지고 있는 포트에만 프레임을 전송
▶브릿지와 리피터 기능을 함께 수행

※ 데이터링크계층에서 동작하는 L2가 대표적인 스위치

이외에도 다양한 계층에서 동작할수 있으며, 동작하는 계층에 따라 스위치 명칭이 달라짐



브리지&스위치의 차이



3계층(네트워크) 장비

라우터(Router)

라우터

▶패킷이 목적지까지 가기 위한 경로를 설정
▶다양한 라우팅 프로토콜이 존재(RIP, OSPF, IGRP, BGP 등)
▶패킷의 헤더에서 목적지 IP주소를 확인하고 목적지의 네트워크 망으로만 전송(Brodcasting 차단)

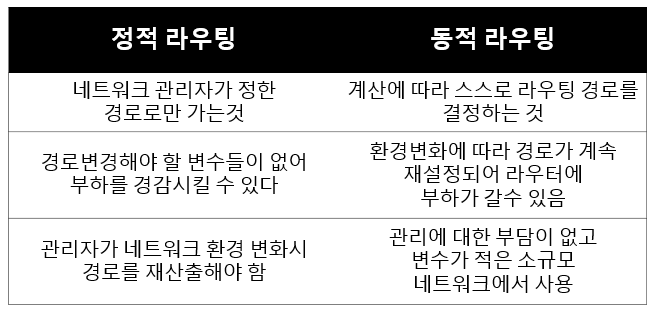

라우팅의 방식



스위치(Switdh)

▶ L3 스위치로 명명

▶ 2계층의 스위치기능 + 3계층의 라우터의 기능을 합쳐놈









4계층(전송) 장비

스위치(Switdh)

▶ L4스위치로 명명

▶ 여러대의 서버를 1대처럼 묶을 수 있는 부하분산(Load Balancing)기능을 제공

▶ TCP, UDP등의 헤더를 보고 IP주소와 Port를 기반으로 스위칭









7계층(전송) 장비

스위치(Switdh)

▶ L7스위치로 명명

▶ Port+Payload를 분석하여 어떤 데이터인지 알 수 있는 스위치

▶ 보안장비에 주로 사용

▶ 웹 방화벽, 보안 스위치가 여기에 포함

▶ 사실상 스위치보다는 보안장비라고 봐도 무방
